自動焊接生產線的結構：
1、焊接設備。焊接設備可以進行懸浮接、臥式焊接、二保焊、氣保焊等進行選擇，焊接方式和焊接工藝根據用戶的待焊工件進行選擇，不同的待焊工件需要選擇不同的焊接工藝。

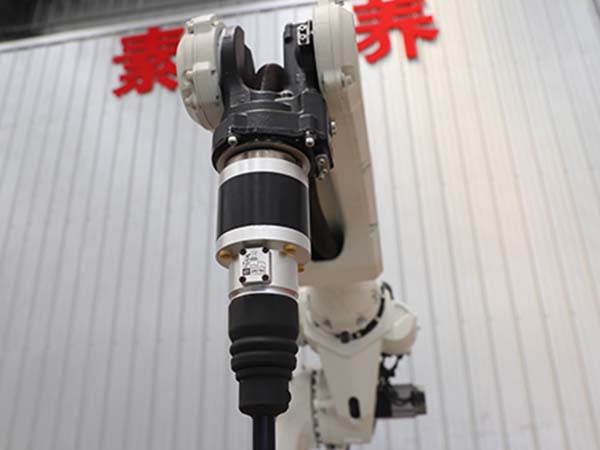

2、工業機器人。工業機器人是實現自動焊接生產線柔性化焊接不可缺少的一部分，工業機器人多采用六軸設計，不同工位可以根據功能更換末端執行器，進行碼垛、焊接、搬運、切割、噴涂工作，提高焊接生產的效率和質量。
3、焊接夾具。和其它夾具的作用一樣，焊接夾具的作用就是保證焊接過程中各個工件之間具有確定的位置。考慮到焊接生產現場結構緊湊的要求，氣動夾具在自動焊接生產線中得到了廣泛應用，焊接夾具通過夾緊工件，提高了焊接精度。
4、輸送裝置：輸送裝置是自動化焊接生產線中的運輸機構，它將各個獨立的工位或者分生產線連接在一起，使得大規模，批量化生產得以實現。
5、智能控制系統：控制系統相當于人類的大腦，具備設置參數、存儲數據、超限報警停機、監控焊接動作等功能，根據焊接焊縫位置自動校準，實現穩定焊接。

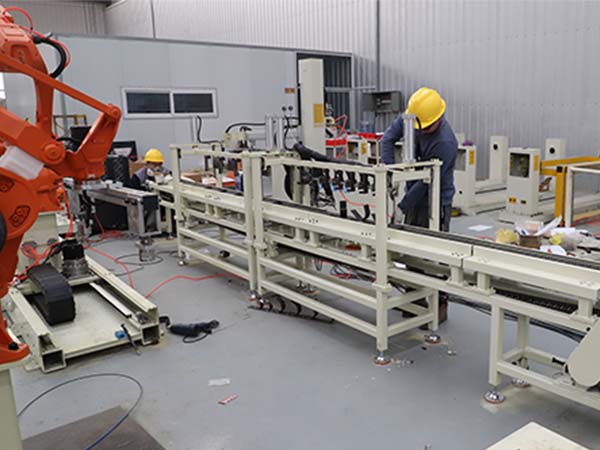

自動焊接生產線的布局以整體結構放置在合理的空間中為前提進行設計，車間布局設計就是在確定生產工藝流程之后，根據各個工位所要完成的任務合理的安排這些工位的位置，在滿足生產要求的前提下減少多余的機械設備以及時間，合理的自動焊接生產線的布局可以提高生產效率以及車間利用率。
自動焊接生產線的合理布局，在節省空間的前提下，實現靈活焊接生產。同時，自動焊接生產線憑借著緊湊的結構咋穩定焊接質量的同時提高生產效率。
